Professeur Jean-Pierre Lemerle

Le moule à briques normalisé et la main

le 11 janvier 2014 | par Philippe Roi et Tristan Girard

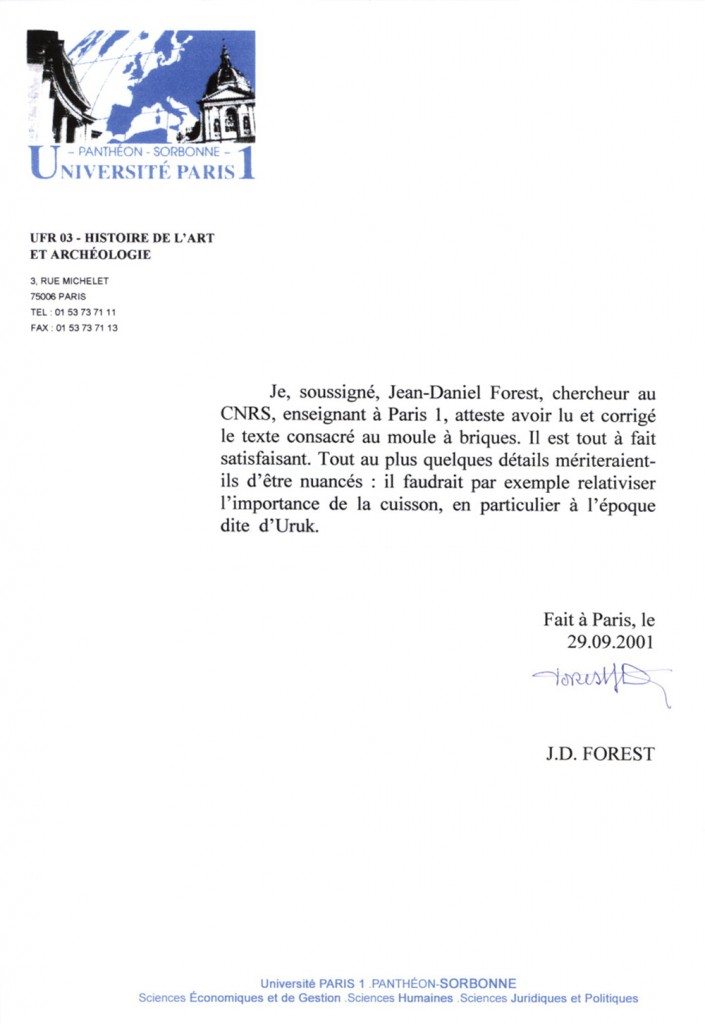

Par Philippe Roi(1), Tristan Girard(2), Jean-Daniel Forest(3)†, Jean-Pierre Lemerle(4)

(1)Chercheur en Sciences Cognitives, spécialisé en Archéologie Cognitive ; (2)Chercheur en Sciences Cognitives ; (3)Spécialiste du Proche-Orient Ancien, Chercheur au CNRS, Enseignant à l’Université Paris 1 Panthéon-Sorbonne ; (4)Docteur en Médecine, Professeur des Universités, Chef de Service Orthopédie-Traumatologie et Chirurgie du membre supérieur, HEGP.

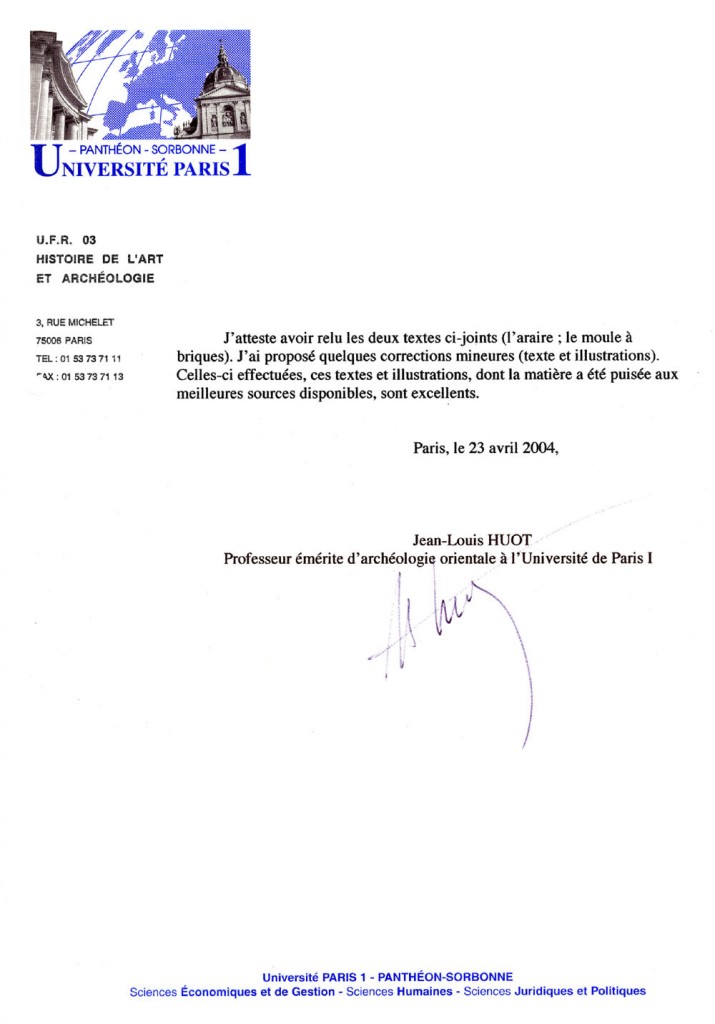

Relecture : Jean-Louis HUOT (Professeur Honoraire de l’Université Paris 1 Panthéon-Sorbonne, ancien Directeur de l’Institut Français d’Archéologie du Proche-Orient – IFAPO), Dominique LE VIET (Docteur en Médecine, Spécialiste en Chirurgie de la Main, Professeur Associé à la Faculté Cochin Port-Royal, Membre de l’Académie de Chirurgie), Jean-Michel THOMINE (Docteur en Médecine, Professeur Émérite des Universités).

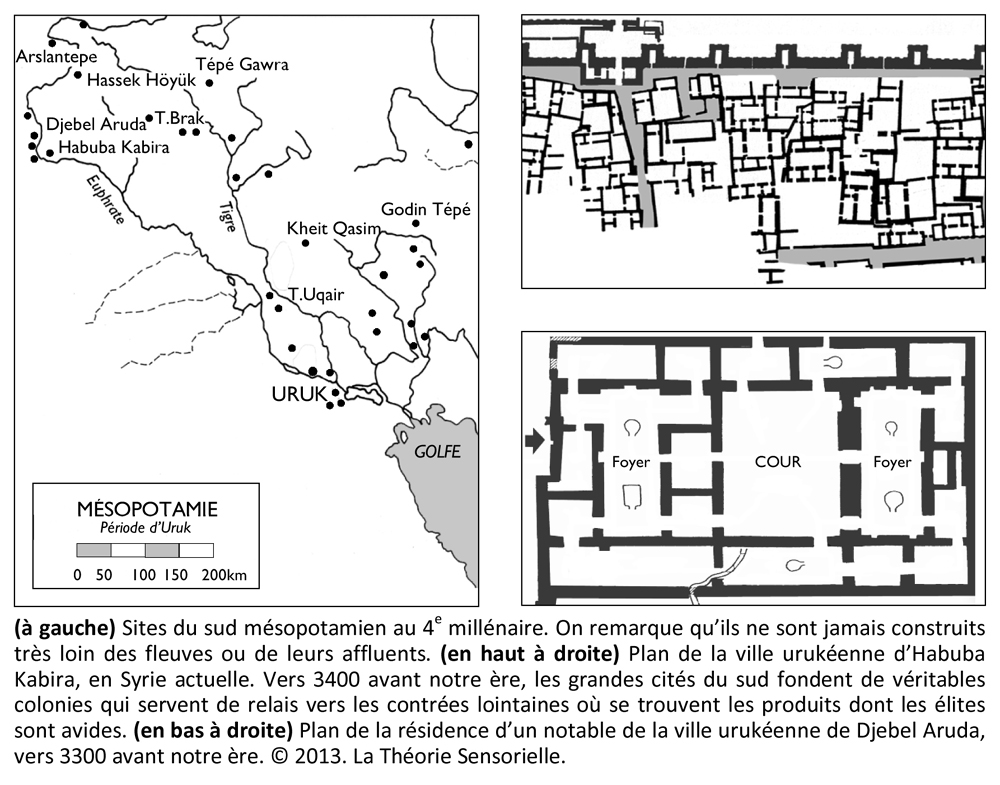

Le 4e millénaire est marqué par la naissance progressive des cités en Mésopotamie. À partir de 4000 avant notre ère, de grands villages commencent à présenter des caractères urbains et, peu avant 3000, le processus s’achève. Pour prospérer dans les vallées du Tigre et de l’Euphrate, il est indispensable de recourir à l’irrigation. Il faut aussi importer certaines catégories de bois, de minerais et de pierres, afin de satisfaire une élite exigeante. En l’absence de l’âne et de la roue, le transport de ces matériaux s’effectue par les fleuves et les canaux. C’est la raison pour laquelle les cités mésopotamiennes sont si étroitement liées aux axes fluviaux. Ce passage du Village à la Cité s’accompagne d’une nouvelle conception du pouvoir et de ses affirmations matérielles (1). Une hiérarchie sociale de plus en plus prononcée se met en place. De grandes résidences abritent des notables, auxquels un roi (EN) confie le soin de contrôler les populations et leurs différentes activités. Cet encadrement exige des regroupements par quartiers, ce qui entraîne l’édification de bâtiments agglomérés les uns aux autres, suivant un plan préconçu. C’est dans ce contexte que l’usage du moule à briques normalisé se généralise et devient systématique.

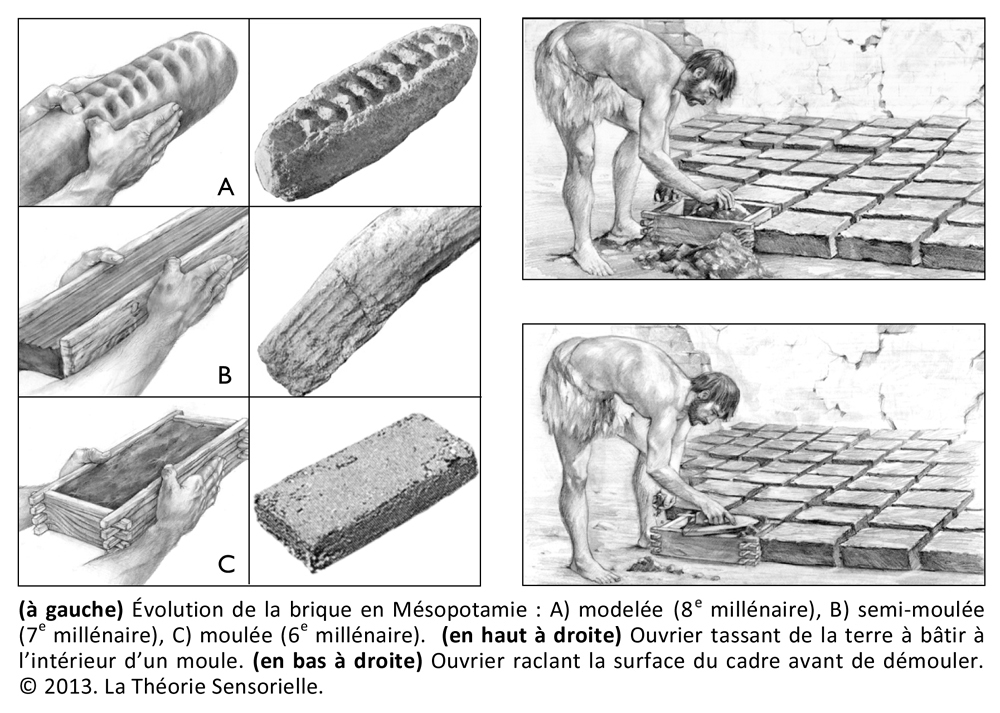

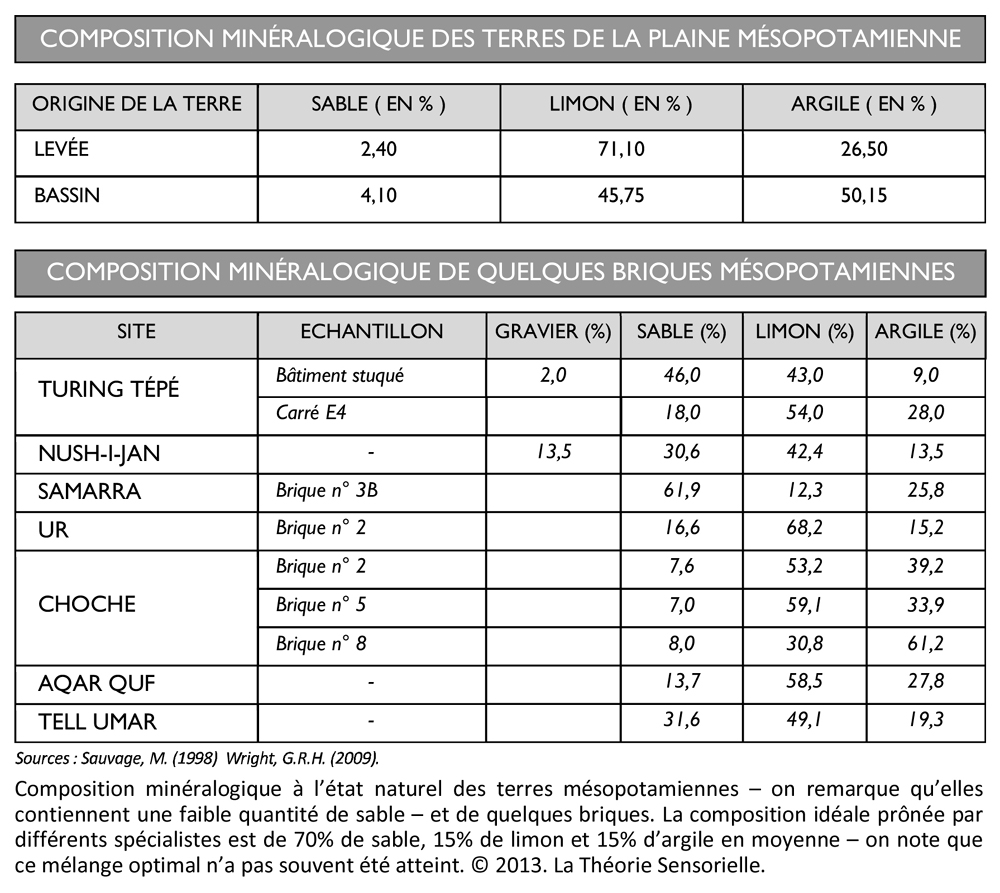

Depuis cinq mille ans déjà, les hommes emploient la terre à bâtir pour construire leurs demeures. Celle-ci provient de la décomposition mécanique ou chimique de roches, auxquelles se mêlent des matières organiques. Parmi les éléments minéraux qui la composent, on distingue : le gravier, le sable, le limon et l’argile, auxquels vient s’ajouter l’eau qui donne à la terre ses propriétés de construction. Le matériau obtenu offre un excellent confort thermique en accumulant la chaleur durant la journée, pour la restituer pendant la nuit. Il assure en outre une bonne protection contre les précipitations et une grande résistance au feu. Il peut être mis en œuvre encore frais ; on parle alors d’une architecture en pisé. Il peut aussi servir à fabriquer des éléments voués à être empilés ou juxtaposés comme des pierres ; on parle alors d’une structure en briques (2). Entre le 8e et le 7e millénaire, apparaît la brique modelée. Elle est façonnée à la main en une motte qu’on laisse durcir une journée avant l’emploi. Les formes et les dimensions varient, mais il s’agit le plus souvent d’un pain de terre de 30 cm de long, sur 20 cm de large et de haut. La partie supérieure bombée laisse apparaître des empreintes de pouces destinées à augmenter l’adhérence du mortier. La méthode évolue à la fin du 7e millénaire avec la brique semi-moulée. La terre est pressée entre deux planches de bois, formant des briques étroites – 12 cm – et très longues – 60 à 70 cm. Au 6e millénaire, de véritables briques moulées apparaissent. Elles sont confectionnées dans des cadres en bois de dimensions variables. Elles sont plus courtes, plus larges et plus planes en leur sommet, et portent encore des traces de doigts permettant de faciliter la prise du mortier.

Au tournant du 5e et du 4e millénaires, on assiste aux débuts d’un phénomène de rationalisation des éléments de construction. Son plein développement n’est rendu possible qu’avec l’emploi systématique du moule à briques normalisé. Désormais, des cadres aux proportions standardisées permettent de façonner des briques aux dimensions plus modestes, donc plus manipulables. Leur fabrication se fait entre mai et juin, afin que la pluie ne contrarie pas leur séchage. La moisson est achevée et la paille nécessaire à la confection des briques est disponible en quantité. La terre employée se trouve souvent à proximité du chantier. Elle est débarrassée de ses impuretés les plus grossières, puis malaxée avec de l’eau. Les Mésopotamiens utilisent en général un dégraissant, composé d’un mélange de paille hachée et de sable, qui atténue les variations d’humidité. Ce mélange est assuré par piétinement humain dans la fosse d’où la terre est extraite. Une fois la bonne consistance obtenue, elle doit reposer quelques heures pour devenir homogène. Au terme de cette première phase, la terre à bâtir est prête à l’emploi. La méthode de moulage la plus courante consiste, dans un premier temps, à recouvrir de paille ou de sable la surface de travail. Ainsi, la terre à bâtir n’adhère pas au sol. Le moule est ensuite posé pour recevoir le mélange à l’intérieur. L’ouvrier doit veiller à bien remplir les angles et à racler la surface du cadre pour en ôter le surplus. Après quoi, il retire le moule et le place à côté de la brique fraîchement réalisée pour en concevoir une nouvelle. Laissées au soleil pendant trois ou quatre heures, les briques sont alors tournées sur la tranche, afin qu’elles puissent continuer de sécher durant deux ou trois jours. Le rythme de fabrication quotidien par ouvrier peut atteindre jusqu’à mille unités (3).

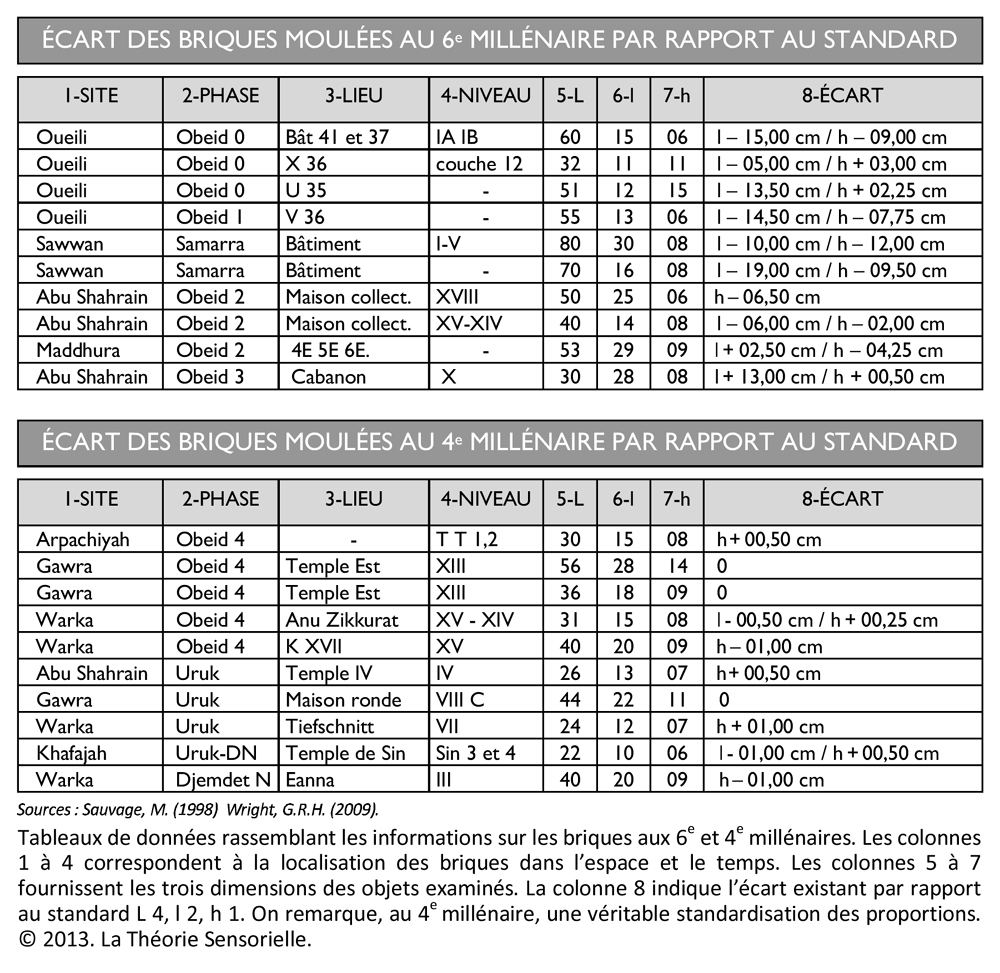

À l’époque de l’Obeid final – début du 4e millénaire – les briques ont souvent une longueur deux fois supérieure à la largeur, ce qui permet des assemblages plus complexes. Ces modules sont accompagnés de moitiés ou de quarts de briques. L’utilisation d’un système de mesure semble donc évidente, même s’il est encore très localisé. On note également une certaine uniformité des plans, et des indices de spécialisation du travail sont attestés. Cela signifie que, désormais, des ouvriers préparent la terre, que certains la transportent, tandis que d’autres la moulent en briques. Ces moyens mis en œuvre – rationalisation du matériau, mise en place de structures de production, spécialisation des ouvriers – pourraient être les signes d’une activité semi-industrielle. Toutefois, ce qualificatif n’est pas approprié, puisque les hommes qui façonnent les briques n’accomplissent pas cette tâche tout au long de l’année. Ils s’y consacrent ponctuellement en fonction de la demande et des saisons. Les progrès de la construction ont donc engendré un changement des modes de production, mais pas au point de faire naître des structures industrielles.

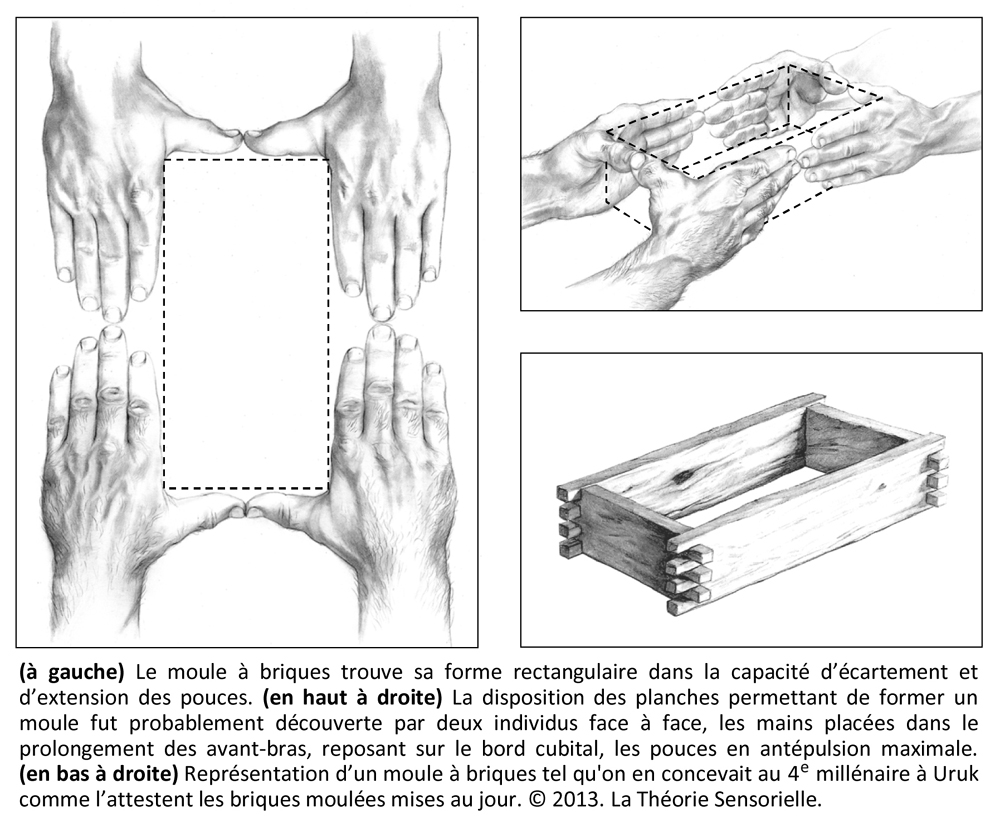

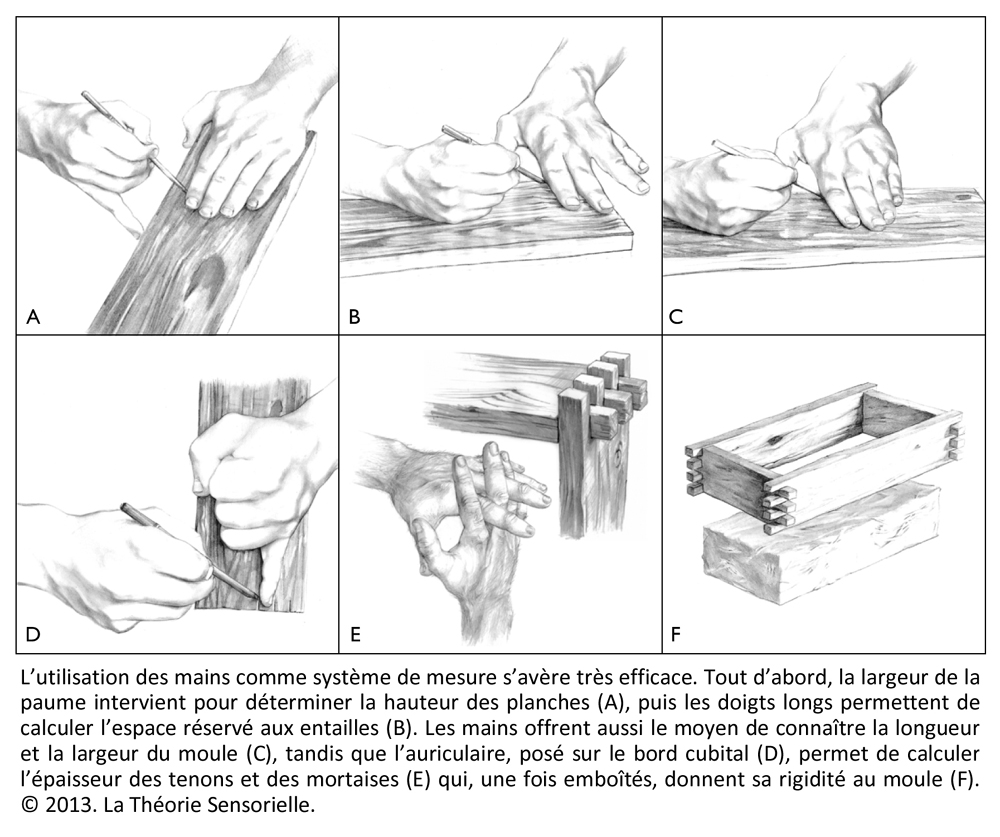

Le moule à briques normalisé étant décrit et replacé dans son environnement d’origine, il est intéressant de constater que sa conception repose sur la manipulation et la palpation. Les mains peuvent en effet adopter, grâce à leur squelette, leurs articulations et les muscles moteurs annexés, une multitude de configurations lors de la préhension, ainsi que de nombreuses gestuelles. Les quatre derniers métacarpiens sont en partie solidarisés par le ligament intermétacarpien qui relie leurs têtes. Enclos dans une enveloppe cutanée commune, ils sont fixes par rapport aux os de la deuxième rangée du carpe. Seuls les quatrième et cinquième métacarpiens ont une petite mobilité qui permet de creuser la paume. La surface de celle-ci est extensible, grâce aux quatre derniers doigts qui peuvent être rapprochés et maintenus fortement serrés par le travail des muscles interosseux logés entre les métacarpiens. À cela, il convient d’ajouter que leurs tendons extenseurs, dont les corps musculaires siègent dans l’avant-bras, sont capables de porter et de maintenir les trois articulations de chaque doigt en extension dans l’alignement des métacarpiens. La main peut ainsi, en associant les doigts et les paumes, être configurée en une surface plane et résistante. Le revêtement cutané de la face palmaire est particulièrement adapté à la préhension et capable de supporter de fortes pressions. Il est à la fois stable, car solidarisé au squelette, résistant grâce à un derme épais et une couche cornée épidermique très dense et enfin moelleux, car capitonné en profondeur par des lobules graisseux cloisonnés (4).

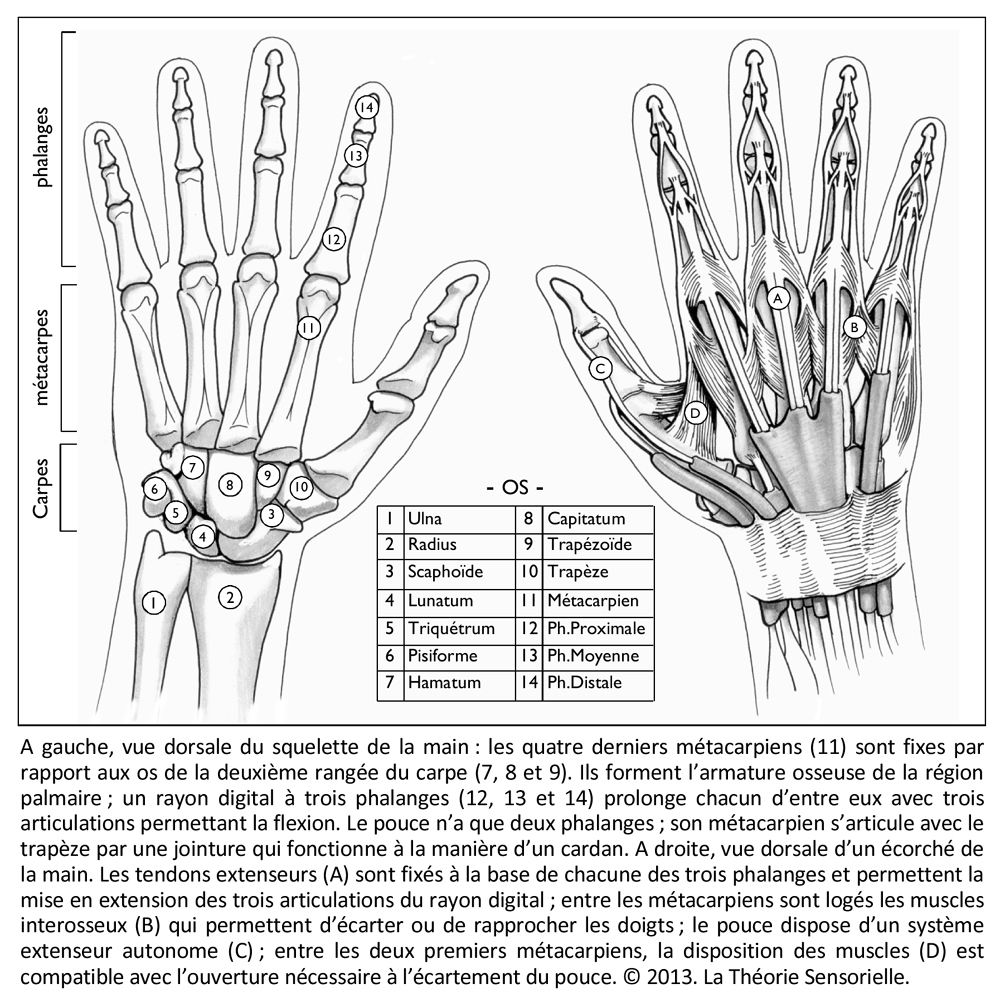

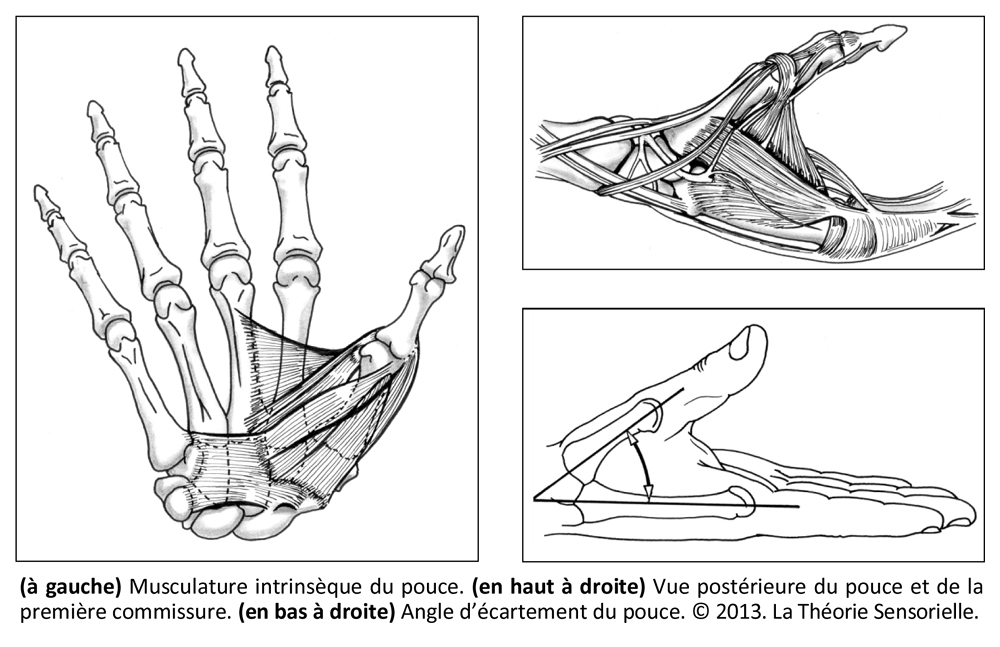

En face de cette surface palmo-digitale, évolue un pouce opposable. Celui-ci est indépendant, en raison de la souplesse de la commissure qui le sépare de l’index, et mobile par rapport au carpe, grâce au fonctionnement de cardan de l’articulation entre la base du premier métacarpien et le trapèze. Ses muscles moteurs lui permettent de s’écarter du deuxième métacarpien, dans le plan de la paume aussi bien que perpendiculairement à celui-ci, en position dite d’opposition vis-à-vis de l’index. Enfin, le pouce dispose d’un système extenseur capable de porter et de maintenir étendu ses deux articulations. Ce dispositif mécanique est à même de préfigurer le moule à briques normalisé grâce, en particulier, à l’angle d’approche de quatre-vingt-dix degrés entre le pouce et la paume que permet l’articulation trapézo-métacarpienne (5). Or, les briques de l’Obeid final accusent une longueur moyenne de 26 à 32 cm, pour une largeur de 13 à 16 cm, coïncidant avec l’espace délimité par deux pouces ouverts à quatre-vingt-dix degrés. Ainsi, deux individus en vis-à-vis reliant leurs pouces par leurs extrémités – les doigts en extension formant deux angles droits – peuvent obtenir la longueur et la largeur d’un moule à briques normalisé sans recourir à un instrument de mesure. Enfin, la disposition des planches permettant de former un parallélépipède rectangle fut probablement découverte par deux individus face à face, les mains placées dans le prolongement des avant-bras et reposant sur le bord cubital, les pouces en antépulsion maximale ; ce sont respectivement les rapports quatre, un et deux. Les mains peuvent ainsi fixer les dimensions du moule, sa longueur étant égale à quatre paumes et sa largeur à deux. Les mains, en tant que système de mesure, offrent aussi le moyen de délimiter la hauteur des planches – soit une paume –, d’estimer l’espace réservé à la confection des tenons et mortaises à leurs extrémités – soit deux travers de doigt –, et enfin de déterminer l’épaisseur de ces dernières – soit la hauteur de l’auriculaire posé sur le bord cubital. Cette méthode a vraisemblablement inspiré les unités de mesure empruntées aux dimensions de certaines parties du corps comme la coudée, la palme et les doigts. L’assemblage des planches s’inspire, quant à lui, de la faculté d’entrecroiser ces derniers. Ce dispositif permet d’obtenir un moule à briques normalisé, dont la rigidité s’accroît lorsqu’on le trempe dans l’eau pour faire gonfler le bois et resserrer les jointures, comme l’atteste un texte figurant sur le cylindre A de Gudea (période de Lagăs) (6).

NOTES :
(1) Forest, J.-D. (1996).
(2) Aurenche, O. (1981).
(3) Sauvage, M. (2001) Hansen, D.P. (2003) Bertman, S. (2005) Foster, C.P. (2009).
(4) Jones, L.A.; Lederman, S.J. (2006).
(5) Thomine, J-M. (1980).
(6) Ellis, R.S. (1968) ; Jacobsen, T. (1987) ; Sauvage, M. (1998).

BIBLIOGRAPHIE DU MOULE À BRIQUES
Araguas, P., ‘Architecture de brique et architecture mudéjar.’ Mélanges de la Casa de Velázquez. Vol. 23/23. Éditions Casa de Velázquez (1987) pp. 173-200.
Araguas, P., Brique et architecture dans l’Espagne médiévale (XIIe-XVe siècle). Éditions Casa de Velázquez (2004).
Aurenche, O., ‘L’Architecture mésopotamienne du 7e au 4e millénaire.’ Paléorient. Vol. 7/2 (1981) pp. 43-55.
Aurenche, O., ‘Les éléments préfabriqués (briques).’ La Maison Orientale. L’Architecture du Proche-Orient ancien des origines au milieu du quatrième millénaire. Vol. 1. Éditions Paul Geuthner (1981) pp. 60-70.
Bertman, S., Bricks’ Handbook to Life in Ancient Mesopotamia. Published by Oxford University Press (2005) pp. 186-188.
Campbell, J.W.; Pryce, W., Brick: A World History. Published by Thames & Hudson (2005).
Chazelles, C.A.; Klein, A.; Pousthomis, N., Les cultures constructives de la brique de terre crue – Échanges transdiciplinaires sur les constructions en terre crue – 3. Éditions de l’Espérou (2011).
Cucciniello, R., Mythes en terre cuite : Les temples en brique du Bengale occidental XVIe XIXe siècles. Éditions Kailash (2006).
Ellis, R. S., ‘Foundation Deposits in Ancient Mesopotamia.’ Yale Near Eastern Research, Vol. 2. Published by Yale University Press (1968) pp. 21-22.
Foster, C.P., ‘The Uruk Countryside’. Household Archaeology and the Uruk Phenomenon: A Case Study from Kenan Tepe, Turkey. University of California (2009) pp. 32-34.
Guiheux, A., L’ordre de la brique. Éditions Mardaga (1995).
Gurcke, K., Bricks and Brickmaking: A Handbook for Historical Archaeology. University of Idaho Press (1987).
Hansen, D.P., Art of the Early City-States’ Art of the First Cities: The Third Millennium B.C. from the Mediterranean to the Indus. Metropolitan Museum of Art (2003) p. 21.
Hérodote., Au sujet des briques mésopotamiennes. Clio Livre 1 (vers 179 et 186). Texte établi et traduit par Legrand. Ph.E. Éditions les Belles Lettres (1995) p. 176 et p. 181.
Huot, J.-L., ‘L’urbanisation (3500-2700 av. J.C.).’ Une archéologie des Peuples du Proche-Orient. Tome 1. Éditions Errance (2004) pp. 73-104.
Jaquin, P., ‘How Mud Bricks Work- Using Unsaturated Soil Mechanics Principles to Explain the Material Properties of Earth Buildings – A year of research.’ EWB-UK Research Conference 2010. From Small Steps to Giant Leaps…putting research into practice. Hosted by The Royal Academy of Engineering 19th February 2010. Engineers Without Borders UK (2010) pp. 49-51.
Jacobsen, T., ‘The Cylinders of Gudea’. The Harps that Once: Sumerian Poetry in Translation. Published by Yale Inversity Press (1987) pp. 410-420.
Leick, G., ‘Uruk.’ Mesopotamia. The Invention of the City. Published by Penguin Books (2003) pp. 30-60.
Malbran-Labat, F., ‘Les briques inscrites de Suse (époque pré-achéménide).’ Syria. Vol. 66/1-4. Institut Français du Proche-Orient. Éditions IFPO (1989) pp. 281-310.
McIntosh, J.R. ‘Mud.’ Ancient Mesopotamia: New Perspectives. Published by ABC-CLIO Ltd (2005) p. 237.
Moorey, P.R.S., ‘Towards the standard rectangular brick.’ Ancient Mesopotamian Materials and Industries. The Archaeological Evidence. Oxford University Press (1994) pp. 306-309.
Oates, D., ‘Innovations in Mud-Brick: decorative and structural techniques in ancient Mesopotamia.’ World Archaeology. Architectural Innovation. Vol. 21/3. Published by Taylor & Francis, Ltd (1990) pp. 388-406.
Peirs, G.; Daniel, F.; Bourreau, F., La brique : Fabrication et traditions constructives. Éditions Eyrolles (2004).
Rebuffat, R.; Leriche, P.; Coarelli, F. et al., La brique antique et médiévale. Production et commercialisation. Publications de l’École Française de Rome (2000).
Sauvage, M., La brique. La brique et sa mise en oeuvre en Mésopotamie. Des origines à l’époque Achéménide. Éditions Recherches sur les Civilisations (1998) pp. 17-26.
Sauvage, M., ‘Construction Work in Mesopotamia in the Time of the Third Dynasty of Ur (End of the Third Millennium BC).’ Archaeological and Textual Evidence. 2011 International Conference on Earthen Architecture in Asia. Terrakorea Publishers (2011) pp. 55-65.
Sauvage, M., ‘Les briques de grande taille à empreintes de doigts : le Choga Mami Transitional et la culture de Oueili.’ Études mésopotamiennes : Recueil de textes offert à Jean-Louis Huot. Éditions Recherches sur les Civilisations (2001) pp. 417-447.
Wright, G.R.H., ‘Mesopotamian brick construction.’ Ancient Building Technology: Construction. Vol. 3. Published by Brill (2009) pp. 338-351.

BIBLIOGRAPHIE DE LA MAIN
An, K.N.; Chao, E.Y.; Cooney, W.P.; Linscheid, R.L., ‘Normative model of human hand for biomechanical analysis.’ Journal of Biomechanics. Vol. 12/10. Published by Elsevier (1979) pp. 775-788.
Barbotin, E., ‘La Main.’ Humanité de l’Homme. Étude de philosophie concrète. Série Théologie, 77. Éditions Aubier (1970) pp. 173-207.
Bonola,, A.; Caroli, A.; Celli, L. , La Main. Phylogenèse, Embryologie, Anatomie descriptive et fonctionnelle, Anatomie topographique et chirurgicale, Anatomie radiologique. Éditions Piccin (1988).
Boutan, M.; Casoli, V., Mains et Préhensions. Entre fonctions et anatomie. Éditions Sauramps Medical (2005).
Craig, L.; Taylor, Ph.D.; Robert, J.; Schwarz, M.D., ‘The Anatomy and Mechanics of the Human Hand.’ Artificial Limbs. Vol. 2/2. Published by The Orthotics & Prosthetics Community (1955) pp. 22-35.
Flanagan, J. R., Haggard, P., Wing, A. M., ‘The Task at Hand.’ Hand and Brain. Neurophysiology and Psychology of Hand Movement. Elsevier Academic Press (1996) pp. 5-13.
Focillon, H., ‘Éloge de la Main.’ Vie des formes. Éditions Presses Universitaires de France (Paris 1996) pp. 103-128.
Gentaz, E., La Main, le Cerveau et le Toucher. Éditions Dunod (2009).
Guillaud, E., Contribution vestibulaire au contrôle des mouvements du bras lors d’une rotation du corps. Thèse de doctorat présentée à la faculté des Études Supérieures de l’Université Laval Québec (2006).
Hatwell, Y.; Streri, A.; Gentaz, E., Toucher pour Connaître. Psychologie cognitive de la perception tactile manuelle. Éditions Presses Universitaires de France (2000).
Hatwell, Y.; Streri, A.; Gentaz, E., Touching for Knowing. John Benjamins Publishing Company (2003).
Jacobson, M.D.; Raab, R.; Fazeli, B.M.; Abrams, R.A.; Botte, M.J.; Lieber, R.L., ‘Architectural design of the human intrinsic hand muscles.’ The journal of Hand Surgery. ASSH. Vol. 17/5. Elsevier (1992) pp. 804-809.
James R. Doyle, M.D., ‘Anatomy and function of the palmar aponeurosis pulley.’ The Journal of Hand Surgery. Vol. 15/ 1. Published by Elsevier (1990) pp. 78-82.
Johansson, R. S., ‘Sensory input and control of grip.’ Sensory Guidance of Movement. Novartis Foundation Symposium. Vol. 218. Published by Wiley & Sons (1998) pp. 45-59.
Jones, L.A.; Lederman, S.J., Human Hand Function. Published by Oxford University Press (2006).
Köhler, W., Psychologie de la forme. Éditions Gallimard (2000).
Lardry, J-M.; Raupp, J.-C.; Damas, P., ‘Étude Morphologique du Poignet et de la Main.’ Kinésithérapie, la Revue. Vol. 6/56-57. Published by Elsevier (2006) pp. 42-52.
Lazorthes, G., ‘Le toucher.’ L’ouvrage des sens, fenêtre étroite sur le réel. Éditions Flammarion (1986) pp. 23-45.
Le Nen, D., L’anatomie au creux des mains. Au confluent des sciences et de l’art. Éditions L’Harmattan (2007).
Lederman, S.J.; Klatzky, R.L., ‘Extracting object properties through haptic exploration.’ Acta Psychologica. Vol. 84. Published by Elsevier Science (1993) pp. 29-40.
Leroi-Gourhan, A., ‘Le cerveau et la main.’ Le Geste et la Parole. Technique et langage. Éditions Albin Michel (1964) pp. 40-89.
Molina, M.; Jouen, F., ‘Modulation of manual activity by vision and in human newborns.’ Developmental Psychobiology. Vol. 38/2. Published by Wiley-Intersciences (2001) pp. 123-132.
Molina, M.; Jouen, F., ‘Modulation of the palmar grasp behavior in neonates according to texture property’. Infant Behavior and Development. Vol. 21. Published by Elsevier (1998) pp. 659-666.
Montagu, A., La Peau et le Toucher. Un premier langage. Éditions du Seuil (1979).
Montagu, A., Touching : The Human Significance of the Skin. Columbia University Press (1971).
Moran, C.A., ‘Anatomy of the Hand.’ The Journal of the American Physical Therapy Association. Vol. 69. Published by the APTA (1989) pp. 1007-1013.
Mountcastle, V.B., The Sensory Hand. Neural Mechanisms of Somatic Sensation. Published by Harvard University Press (2005).
Napier, J.R., ‘The Prehensile Movements of the Human Hand.’ The Journal of Bone and Joint Surgery. Vol. 38B/4. Published by JBSB (1956) pp. 902-913.
Piveteau, J., La Main et l’Hominisation. Éditions Masson (1991).
Putz, R.V.; Tuppek, A., ‘Evolution of the hand.’ Handchir Mikrochir Plast Chir Journal. Vol. 31/6. Published by Thieme (1999) pp. 357-361.
Schieber, M.H., ‘Individuated Finger Movements: Rejecting the Labeled-Line Hypothesis.’ Hand and Brain. Neurophysiology and Psychology of Hand Movement. Published by Academic Press (1996) pp. 81-98.
Schieber, M.H.;  Santello, M., ‘Hand function: peripheral and central constraints on performance.’ APS. Journal of Applied Physiology. Vol. 96/6. Published by the American Physiological Society (2004) pp. 2293-2300.
Semjen, A.; Summers, J. J.; Cattaert, D., ‘Hand coordination in bimanual circle drawing.’ Journal of Experimental Psychology: Human Perception and Performance. Vol. 21/5. Published by the American Psychological Association (1995) pp. 1139-1157.
Servos, P.,  ‘The Visual Pathways Mediating Perception and Prehension.’ Hand and Brain. Neurophysiology and Psychology of Hand Movement. Published by Academic Press (1996). pp. 15-31.
Shimizu, Y.; Saida, S.; Shimura, H., ‘Tactile pattern recognition by graphic display: importance of 3D information for haptic perception of familiar objects.’ Perception et Psychophysics. Vol. 53. Published by Springer (1993) pp. 43-48.
Smith, A.M., ‘Finger Movements: Control.’ Encyclopedia of Neuroscience. Published by Academic Press (2009) pp. 221-225.
Steven, F.; Viegas, M.D.; Satoshi Yamaguchi, M.D.; Nolan, L.; Boyd, M.S.; Rita, M.; Patterson, Ph.D., ‘The Dorsal Ligaments of the Wrist: Anatomy, Mechanical Properties, and Function.’ The Journal of Hand Surgery. Vol. 24/3. Elsevier (1999) pp. 456-468.
Streri, A.; Gentaz, E. ‘Cross-modal recognition of shape from hand to eyes and handedness in human newborns.’ Neuropsychologia. Vol. 42/10. Elsevier (2004) pp. 1365-1369.
Thieffry, S., La Main de l’homme. Éditions Hachette (1973).
Thomine, J-M., ‘Examen Clinique de la main’. Traité de chirurgie de la main. Éditions Masson (1980) pp. 663-698.
Thoumie, P.; Pradat-Diehl, P., La Préhension. Éditions Springer-Verlag France (2000).
Tubiana, R.; Thomine, J-M., La Main. Anatomie Fonctionnelle et Examen Clinique. Éditions Masson (1990).
Tubiana, R.; Thomine, J-M.; Mackin, E., ‘Functional Anatomy.’ Examination of the Hand and Wrist. Published by Martin Dunitz Ltd (1996) pp. 1-156.

TABLE DES ILLUSTRATIONS
1) (à gauche) Girard, T. Forest, J.-D. (en haut à droite) Girard, T. D’après Strommenger, E. 1980. Intérieur de couverture. (en bas à droite)  Girard, T. D’après Forest, J.-D. 1996. Mésopotamie. P 154. Fig 116. Courtoisie de Nathalie Gallois-Forest.
2) Roi, P. et Girard, T. Source : Sauvage, M. 1998. Wright, G.R.H. 2009.
3) (à gauche) A) Girard, T. D’après Sauvage, M. 1998. La brique et sa mise en œuvre en Mésopotamie. P 41. Fig 20. Kenyon, K. 1981. Planche 138 b. Brique modelée de Jéricho. Aurenche, O. 1981. La Maison Orientale. P 61. Fig 10. Photographie de Kenyon, K. 1957. B) Girard, T. Photographie d’une brique à rainures longitudinales. Oueili (Obeid 0), phase III. Huot, J.-L. 1994. Les premiers villageois de Mésopotamie. P 120. Mission de Larsa. Courtoisie de l’auteur. C) Girard, T. Brique moulée. (en haut à droite)  Girard, T. D’après une photographie. Sauvage, M. 1998. La brique et sa mise en œuvre en Mésopotamie. P 21. Fig 1. Leilan, Syrie. (en bas à droite) Girard, T. D’après une photographie. Sauvage, M. 1998. P 21. Fig 1. Leilan, Syrie.
4) Roi, P. Girard, T. Source : Sauvage, M. 1998. Wright, G.R.H. 2009.
5) (à gauche) Girard, T. D’après Tubiana, R. Thomine, J-M. 1990. La Main. P 65. Fig 40. (en haut à droite) Girard, T. D’après Tubiana, R. Thomine, J-M. 1990. La Main. P 64. Fig 39. (en bas à droite) Girard, T. D’après Tubiana, R. Thomine, J-M. 1990. La Main. P 116. Fig 56.
6) Girard, T. D’après Bonola, A. Caroli, A. Celli, L. 1988. La Main. P 52. Fig 66.
7) Girard, T. Lemerle, J-P.
8) Girard, T. Roi, P.
